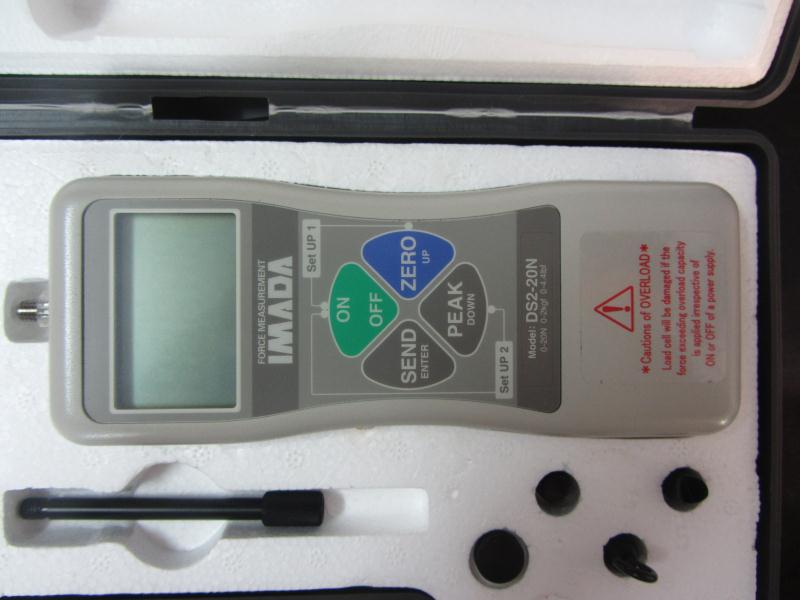

imada數顯推拉力計DS2-1000N使用說書(全)

日本依夢達IMADA|推拉力計

特征：

精度：± 0.2%F.S ± 1digit

峰值保持功能

測量單位： kgf/LB/N

輸出： RS232C

顯示速度： 1000 次 / 秒

操作溫度： 0~+4 0 ℃

電池供應： Nicd 充電電池， AC 充電器

超載能力： 150% ± F.S （ ~5N ）

200% ± F.S （ 20N~ ）

重量：約 420g

包括： 6 個附件， AC 充電器，手提箱

數字顯示拉力和壓力

屏幕閃爍提示過載或低電狀態

四位液晶顯示，顯示屏可倒置。

應用：

1. 拉力和壓力測量

2. 測量電子元件的焊接力度

3. 測量觸摸屏或鍵盤的觸摸壓力

4. 電線接線端的嵌入和拔出的張力和壓力測試

5. 易拉罐蓋或面條容器蓋的開啟測試

規格型號:

imada數顯推拉力計DS2-1000N使用方法?

一、．按鍵功能
ON/OFF 鍵：電源開關鍵
SEND 鍵：按一下，確認功能；按住不放，即可傳輸資料
PEAK 鍵：±PEAK／TRACK值或＋PEAK／－PEAK切換鍵
ZERO 鍵：顯示屏、歸零鍵按住 ZERO 鍵，并按 ON/OFF 鍵打開電源，即可進入測定條件、設定模式。
按住 SEND 鍵，并按 ON/OFF 鍵打開電源，即可進入記憶管理模式。
在已開機狀態下同時按 PEAK + ZERO 鍵三秒鐘，進入功能設定模式。當已在功能設定模式下：同時按 PEAK 鍵 + ZERO鍵五秒鐘，將恢復原始設定。

二．功能設定
當在已開機狀態下，同時按住 ZERO + PEAK 鍵三秒鐘CF9 〃Ｆ０〃 顯示后，可按 PEAK 鍵〈進入下一個功能模式〉或按ZERO 鍵〈回到上一個功能模式〉來選擇自Ｆ０～Ｆ６共七種功能模式。
當選擇好需要設定的功能模式時，按 SEND 鍵即可進入該功能設定模式，設定完成后按 SEND 鍵退回 F End 即設定完成。
Ｆ０→記憶資料確認功能
按 PEAK 鍵，即可找尋下一筆資料，按 PEAK 鍵不放速度加快,按 ZERO 鍵，即可找尋上一筆資料，按 ZERO鍵不放速度加快。  按 SEND 鍵 , 確定后進入下一個功能模式。

Ｆ１→上、下限設定比較測定功能
上限設定：按 PEAK 鍵，即可增加數據，按 PEAK 鍵不放速度加快。按 ZERO 鍵，即可減少數據，按 ZERO鍵不放速度加快。 ； ； ； ； ； 按 SEND 鍵 , 確認后進入下限設定功能模式，下限設定：按 PEAK鍵，即可增加數據，按 PEAK 鍵不放速度加快,按 ZERO 鍵，即可減少數據，按 ZERO 鍵不放速度加快。 ； ； ； ； ；按 SEND 鍵 , 確認回到End 設定功能模式。
Ｆ２→PEAK值設定模式
按ZERO 鍵或　PEAK 鍵選擇Or/AndPEAK模式：再Or模式中，可以讀取瞬間*大值；在And模式中，可同時抓取壓力及張力兩個值（即推力和拉力*大值）?？捎砂碢EAK鍵來分別顯示，按 SEND 鍵進入下一個自動儲存 PEAK值功能，按 ZERO 鍵或PEAK鍵選擇ON/OFF，當在ON時，〝mem〞出現在顯示屏時按ZERO 鍵，此時上一個PEAK 鍵值將會自動儲存。按SEND鍵回到F End模式。
Ｆ３→自動歸零模式
按 ZERO 鍵或 PEAK 鍵選擇ON/OFF ，當在選擇ON時，〝●〞出現在顯示屏左邊再按乙次SEND鍵，可調整測定值停留時間后歸零（10 ~ 25.5秒），按SEND 鍵確認。此時代表在自動歸零模式之中。
Ｆ４→按鍵聲功能
按 ZERO 鍵或 PEAK 鍵選擇ON/OFF ，當在選擇ON時，按鍵會有聲響，按 SEND 鍵進入下一個警示聲設定模式。按ZERO 鍵或 PEAK 鍵選擇ON/OFF，當選擇ON時，〝▃ ▅█〞出現在顯示屏上，當測定值乂于設定上限值時，會出現警示聲響，按SEND 鍵回到F End模式。
Ｆ５→屏幕反轉功能 按 ZERO 鍵或 PEAK 鍵選擇屏幕之反轉設定。　　按 SEND 鍵回到FEnd模式。
Ｆ６→自動關閉電源功能 按 ZERO 鍵或 PEAK 鍵可選擇自動關閉電源時間，當〝〞出現在顯示屏上時，屏幕將會依設定的5、10、30或60秒自動關閉電源。按 SEND 鍵回到F End模式。Ｅnd→再按SEND鍵乙次　結束設定功能 ；
參．量測條件設定模式
按住 ZERO 鍵，并按 ON/OFF 鍵打開電源，當CF9〃┌┐┐０〃顯示后，可按 PEAK 鍵〈進入下一個功能模式〉或按 ZERO鍵〈回到上一個功能模式〉來選擇自┌┐┐０～┌┐┐３共七種功能模式。 ；當選擇好需要設定的功能模式時，按 SEND鍵即可進入該功能設定模式，設定完成后按 SEND 鍵退回 F End 即設定完成 。
0→單位切換模式
按住 ZERO 鍵或PEAK 鍵選擇切換單位，確認后按SEND 鍵回到設定模式（End）。
l→ PEAK讀取速度選擇模式（Fd）
按ZERO 鍵或PEAK 鍵可選擇０～６種速度。０是讀取速度*快；
FdO＝ 1000 次／秒，　?。▽τ跊_擊或破壞試驗〝Fd0〞是*適合的選擇）　 ；
Fd１= ； 125 次／秒　　　　　　　　　　　　　　　　　　　
Fd２=  63  次／秒
Fd３=  31 次／秒
 Fd４= 16  次／秒
Fd５=  8  次／秒
Fd６= 4  次／秒
確認后按SEND 鍵回到設定模式（End）。 ； ；┌
２→ ＋／－訊號切換模式
可由按ZERO 鍵或PEAK鍵選擇ON/OFF。當選擇OFF時，壓力端　　為＋值訊號，當選擇ON/OFF時，壓力端為－值訊號。當此時〝●〞訊　　號會出現在屏幕的右邊，確認后按SEND鍵回到設定模式（End）。。
３→輸出選擇模式
限使用ZP系可由按ZERO 鍵或PEAK鍵選擇USBON/OFF決定輸出訊號由USB　　或RS-232C輸出。當選擇ON時，USB訊號會出現在顯示屏的左下方，確認后按SEND鍵回到設定模式（End）。End→再按SEND 鍵乙次　結束設定功能 ；
三．記憶管理模式
按 SEND 鍵并按 ON/OFF鍵打開電源，即可進入記憶管理模式。
按 PEAK 鍵跳到上一個數據，按住不放速度加快，按 ZERO 鍵回到下一個數據，按住不放速度加快。
按 SEND 鍵，可刪除記憶。在內存中，當兩個〝●〞出現在數據外邊時，表示這是記憶值。如果，當你按 SEND鍵不是記憶值時，會出現Error訊息，并顯示記憶號碼（1秒）、量測值（2秒）。按住 SEND鍵不放三秒鐘，刪除所有的記憶資料，（當內存中完全空白時，會出現〝- – – -〞→GO TO 〝F〞模式 End）。按 ON/OFF鍵關閉電源 ； ； ；
※ ； ； １．請勿超過負荷使用，以免造成感應器損壞。
※ ； ； ２．充電時請確認使用電源為110V或220V。
※ ； ； ３．萬一損壞時，請勿自行拆裝。
