電子推拉力計實際曲線生成計算法.實例

電子推拉力計實際曲線生成計算法.實例:

1.1算法概述

測量力值法

設力值測量時間間隔△t，一次測試時間為t，則從時間值0開始，每隔△t采集一次測力值，由表

示，并按時間順序保存為測力值記錄表。

定時取值描點法

設力值定時取值時間間隔為△T(△T為△t的數倍)，取值時間為一次測試時間為t，則從時間值0

開始掃描測力值記錄表，每隔△T取一個測力值Y及相應的時間值T形成一個描點，并按時間順序保存。

附加描點法

如完全按定時取值描點法可能會過濾掉峰值點和谷點，此時，按附加描點法補充峰值點和谷點。

1.2算法執行過程

(1)先按測量力值法形成測力值記錄表，并從時間值0開始按定時取值描點法形成描點，在定

時取值描點過程中掃描測力值記錄表時，對連續的三次測量力值、、進行相互比較，并設拐點閥值參

數為
(2)當<<或>>，說明力值變化是個遞增量或遞減量，沒有出現波峰和波谷拐點，按定時取值
描點法進行記錄描點，直到掃描到測力值記錄表zui后一點結束，并將zui后一點形成描點；
(3)當<，時，同時|-|>，波峰產生，如波峰產生的時間點位與定時取值描點法的描點時間點
位不重復，則定時取值描點法將波峰力值作為時間點位的力值形成附加描點，同時將掃描點時間修改
為，繼續轉向(2)進行定時取值描點；

(4)當>，>時，同時|-|>，波谷產生，如波谷產生的時間點位與定時取值描點法的描點時間
點位不重復，則定時取值描點法將波谷力值作為時間點位的力值形成附加描點，同時將掃描點時間修
改為，繼續轉向(2)進行定時取值描點。

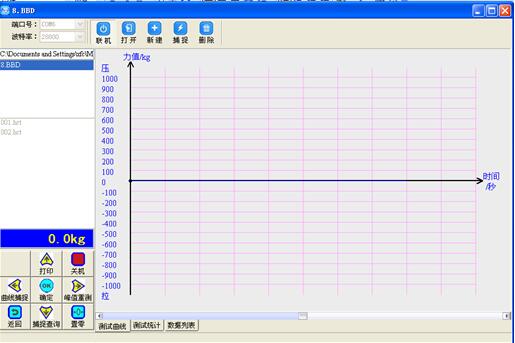

執行完上述過程即可形成一張準確反應測試過程的、數據量精簡的描點表，按時間順序?qū)⒚椟c表
中的點繪制成直線段即形成測試過程曲線圖。
2曲線生成算法計算實例
下面結合實際測試的“輕觸按鍵”的抗壓力測試實驗對算法計算過程進行說明：
設一次測試時間為1.0s則定時測量力值法的力值測量時間長度和定時取值描點法的描點時間長
度t均為1.0s.設定時測量力值法中的力值測量時間間隔△t為0.01s/定時取值描點法中的描點的時間間隔△T都為0.1s，則所述的定時測量力值法的測量時間點位為0.01s、0.02s、0.03s、0.04s、0.05s.0.98s、0.99s、1.0s,描點時間點位為0.1s、0.2s、0.3s、0.4s、0.5s、0.6s、0.7s、0.8s、0.9s、1.0s。
在測試時間0.40S之前，連續采集測量的力值變化是個遞增量，即<<，沒有出現波
峰和波谷拐點。力值測試的圖形化記錄按定時取值描點法進行圖形記錄描點，

在測試時間0.47S-0.48S之間，定時測量力值法連續采集的三次測量力值、、，且<說明力值在測試過程有波谷產生，同時，波谷產生的時間點位t=0.47S，波谷產生的時間點位與所述定時取值描點法的描點時間點位不重復，定時取值描點法將波谷力值作為附加力值給予描點
