無線傳輸測力儀200T的試驗要求-方法



一、無線傳輸測力儀200T的試驗要求:

應符合本標準要求，并按經規定程序批準的圖樣和技術文件制造。

按測量范圍分為八種規格： 0~1，0~3，0~5，0~10，0~30，0~50，0~100，0~200 kN。

測量顯示方式應采用數碼管三位半和四位半十進制數字顯示，一位±號。

示值誤差應不超出滿量程的±0.5%。

連續工作 4 h，顯示值變化量應不超出滿量程的±0.2%。

在溫度 0~40℃、相對濕度 80%以下，測試精度應符合本標準第 3.3 條要求。

應進行高（+50℃）低（–5℃）溫試驗，試驗后的測試精度應符合本標準第 3.3 條要求。

在電源電壓直流 12±1.2V、交流 220±22 V、頻率 50±2 Hz 范圍內變化時，精度應符合 本標準第 3.3 條要求。

電源消耗功率應不大于 11 W。

電源電壓自校精度顯示值不應超出 1000±5 個字。

電源進線對機殼間的絕緣電阻應不小于 50 MΩ。

電源進線對機殼間的耐壓應不小于交流 1500 V。

機殼、面板及零件的漆層、電鍍層及噴沙氧化層應色澤均勻，不得有裂紋、起泡、脫 落、損傷等缺陷。

面板上的標記應清晰、牢固。數顯窗要便于觀察。面板上開關、旋鈕等的固定應牢固， 不應有歪斜和松動現象。

儀器所有零部件（外購件、協作件）必須有合格證。

內部接線處應整齊美觀，焊點牢固，不允許出現虛、假焊現象，保證可靠接觸。

二、無線傳輸測力儀200T的試驗:方法

試驗條件

試驗環境必須符合本標準第 3.5 條要求。

試驗用儀器

電阻應變式拉壓力傳感器     精度 0.02%；

無線傳輸測力儀             精度 0.01%；

5 2/1 位標準數字電壓表     精度 0.01%；

按式（1）計算測量誤差 δ ：

式中：V1——標準數字電壓表輸出值，mV/字；

          V2——被測輸出值，mV/字。

三、工作穩定性試驗

    試驗時傳感器加負荷，測力儀通電預熱 0.5 h 后，記下數碼管顯示值。然后連續工作 4 h，測出數 碼管顯示值的變化。

低溫試驗

將測力儀放入從室溫開始的低溫箱中，達到–5℃并保持 1 h 后取出，恢復 4 h 后進行測試。

4. 6  高溫試驗

將無線傳輸測力儀200T放入從室溫開始的高溫箱中，達到 55℃并保持 1 h 后取出，恢復 4 h 后進行測試。

濕熱試驗

按 GB 2423.4 中試驗 Db：交變溫熱試驗方法的規定進行，試驗周期為 2 d。

運輸、貯存試驗

運輸、貯存環境試驗按規定進行。

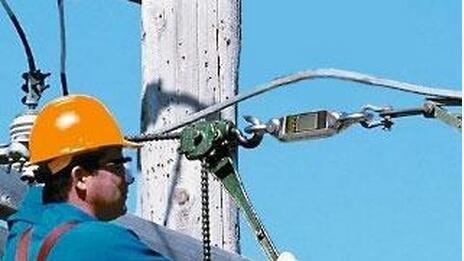

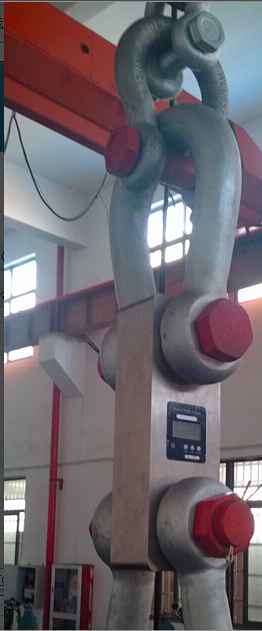

無線傳輸測力儀200T的試驗要求-方法圖:
